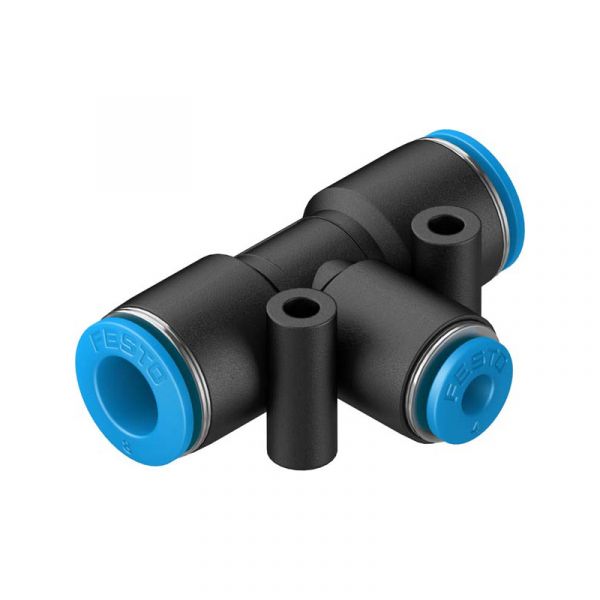

Festo T-Steckverbindung QST-8-4 (130613)

• Baugröße: Standard
• Nennweite: 2.3 mm
• Einbaulage: beliebig
• Gebindegröße: 10
• Konstruktiver Aufbau: Push-Pull-Prinzip
• Betriebsdruck kompletter Temperaturbereich: -0.95 ... 6 bar
• Temperaturabhängiger Betriebsdruck: -0.95 ... 14 bar
• Maritime Klassifizierung: siehe Zertifikat
• Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:-:-] ... Wasser gemäß Herstellererklärung unter www.festo.com
• Hinweis zum Betriebs- und Steuermedium: Geölter Betrieb möglich
• Korrosionsbeständigkeitsklasse KBK: 1 - niedrige Korrosionsbeanspruchung
• Umgebungstemperatur: -10 ... 80 °C
• Produktgewicht: 14 g
• Anzahl Abgänge: 2
• Anzahl Zuleitungen: 1
• Pneumatischer Anschluss 1: für Schlauch Außendurchmesser 8 mm
• Pneumatischer Anschluss 2: für Schlauch Außendurchmesser 4 mm
• Farbe Lösering: blau
• Werkstoffhinweis: RoHS konform
• Werkstoff Gehäuse: PBT
• Werkstoff Lösering: POM
• Werkstoff Schlauchdichtung: NBR
• Werkstoff Schlauchklemmsegment: hochlegierter Stahl rostfrei

T-Steckverbindung QST-8-4, Art.Nr. 130613

Die T-Steckverbindung QST-8-4 von Festo, Art.Nr. 130613, ist eine hochspezialisierte Komponente für pneumatische Systeme. Mit einer Baugröße im Standardmaß und einer Nennweite von 2,3 mm ermöglicht sie eine flexible Einbaulage, um vielseitige Anwendungen zu unterstützen. Diese Verbindung nutzt den konstruktiven Aufbau im Push-Pull-Prinzip, welcher eine einfache Handhabung und schnelle Installation gewährleistet. Der Betriebsdruck reicht von -0,95 bis 6 bar über den vollständigen Temperaturbereich hinweg, wobei er temperaturabhängig sogar bis zu 14 bar ansteigen kann. Dies erlaubt den Einsatz in unterschiedlichen Druckszenarien. Die maritime Klassifizierung muss im Zertifikat geprüft werden, um spezifische Einsatzmöglichkeiten zu verifizieren. Als Betriebsmedium sind sowohl Druckluft nach ISO 8573-1:2010 [7:-:-] als auch Wasser (gemäß Herstellererklärung) nutzbar, was die Flexibilität im Betrieb erhöht. Zudem ist ein geölter Betrieb möglich, was zusätzliche Optionen eröffnet. In Bezug auf die Materialeigenschaften ist die T-Verbindung besonders robust und mit einer Korrosionsbeständigkeitsklasse KBK von 1 klassifiziert, was sie für niedrige Korrosionsbeanspruchungen geeignet macht. Die Umgebungstemperaturspanne von -10 bis 80 °C unterstreicht die Anpassungsfähigkeit in unterschiedlichen Umgebungen. Die Verbindung selbst ist mit 14 g leichtgewichtig, was zur Minimierung der Gesamtbelastung des Systems beiträgt. Sie verfügt über zwei Abgänge und eine Zuleitung, passend für Schläuche mit Außendurchmessern von 8 mm bzw. 4 mm. Der Lösering ist in einer gut sichtbaren blauen Farbe gehalten, um die Bedienung zu erleichtern. Der Werkstoff des Gehäuses besteht aus PBT, während der Lösering aus POM gefertigt ist. Die Schlauchdichtung besteht aus NBR, und das Schlauchklemmsegment ist aus rostfreiem hochlegiertem Stahl, was die Widerstandsfähigkeit gegenüber chemischen und mechanischen Einflüssen maximiert. Alle Materialien sind RoHS konform, sodass sie den EU-Vorschriften für gesundheits- und umweltschädliche Stoffe entsprechen. Die Gebindegröße beträgt 10 Stück pro Verpackungseinheit, was eine bedarfsgerechte Bestellung ermöglicht und damit zur optimalen Bewirtschaftung von Lagerbeständen beiträgt.
