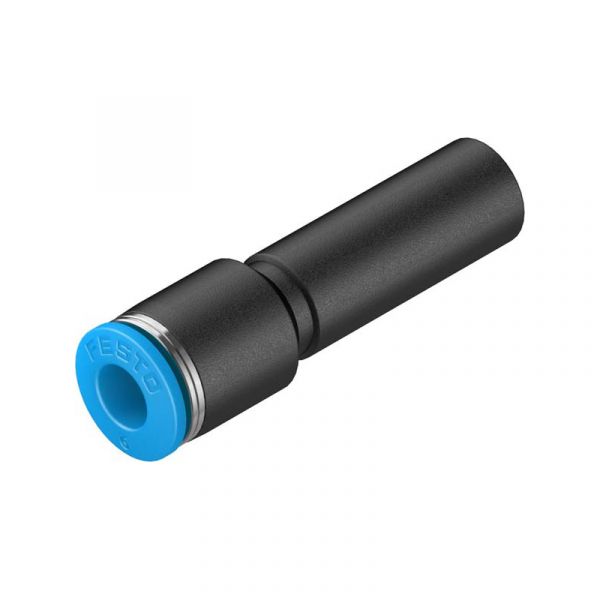

Festo Steckverbindung QS-10H-6 (130623)

• Baugröße: Standard
• Nennweite: 3.8 mm
• Einbaulage: beliebig
• Gebindegröße: 10
• Konstruktiver Aufbau: Push-Pull-Prinzip
• Betriebsdruck kompletter Temperaturbereich: -0.95 ... 6 bar
• Temperaturabhängiger Betriebsdruck: -0.95 ... 14 bar
• Maritime Klassifizierung: siehe Zertifikat
• Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:-:-] ... Wasser gemäß Herstellererklärung unter www.festo.com
• Hinweis zum Betriebs- und Steuermedium: Geölter Betrieb möglich
• Korrosionsbeständigkeitsklasse KBK: 1 - niedrige Korrosionsbeanspruchung
• Umgebungstemperatur: -10 ... 80 °C
• Produktgewicht: 4.5 g
• Pneumatischer Anschluss 1: Steckhülse QS-10
• Pneumatischer Anschluss 2: für Schlauch Außendurchmesser 6 mm
• Farbe Lösering: blau
• Werkstoffhinweis: RoHS konform
• Werkstoff Gehäuse: PBT
• Werkstoff Lösering: POM
• Werkstoff Schlauchdichtung: NBR
• Werkstoff Schlauchklemmsegment: hochlegierter Stahl rostfrei

Steckverbindung QS-10H-6, Artikelnummer 130623

Die Steckverbindung QS-10H-6, Artikelnummer 130623, ist eine hochpräzise Lösung von Festo für anspruchsvolle pneumatische Anwendungen. Entwickelt in der Baugröße Standard, bietet sie eine Nennweite von 3,8 mm und unterstützt durch die angewandte Push-Pull-Technologie eine flexible Einbaulage. Die gebündelte Lieferung erfolgt in Verpackungseinheiten von 10 Stück. Diese Steckverbindung zeichnet sich durch einen Betriebsdruckbereich von -0,95 bis 6 bar aus, der im temperaturabhängigen Kontext auf bis zu 14 bar erweitert werden kann. Die maritime Klassifizierung ist gemäß den bereitgestellten Zertifikaten einsehbar. Als Betriebsmedium kann sowohl Druckluft nach ISO 8573-1:2010 [7:-:-] als auch Wasser, gemäß der Herstellererklärung, verwendet werden. Ein geölter Betrieb ist problemlos möglich. Bezüglich der Korrosionsbeständigkeit ist die QS-10H-6 mit der Klasse KBK 1, was einer niedrigen Korrosionsbeanspruchung entspricht, spezifiziert. Die Umgebungstemperaturen variieren zwischen -10 und 80 °C, was sie vielseitig einsetzbar macht. Mit einem Produktgewicht von lediglich 4,5 g ist sie leicht und fügt sich problemlos in verschiedene Systeme ein. Die Steckverbindung besteht aus einem pneumatischen Anschluss mit einer Steckhülse QS-10 und einem zweiten Anschluss für Schläuche mit einem Außendurchmesser von 6 mm. Der blaue Lösering sorgt für eine unkomplizierte Handhabung. Die Materialwahl unterliegt höchsten Standards: das Gehäuse besteht aus PBT, der Lösering aus POM, die Schlauchdichtung aus NBR und das Schlauchklemmsegment aus hochlegiertem, rostfreiem Stahl. Alle Materialien sind RoHS-konform, was den nachhaltigen Einsatz in vielfältigen Anwendungen gewährleistet. Diese Qualitätsmerkmale unterstreichen die Zuverlässigkeit und Effizienz der QS-10H-6 im industriellen Einsatz.
