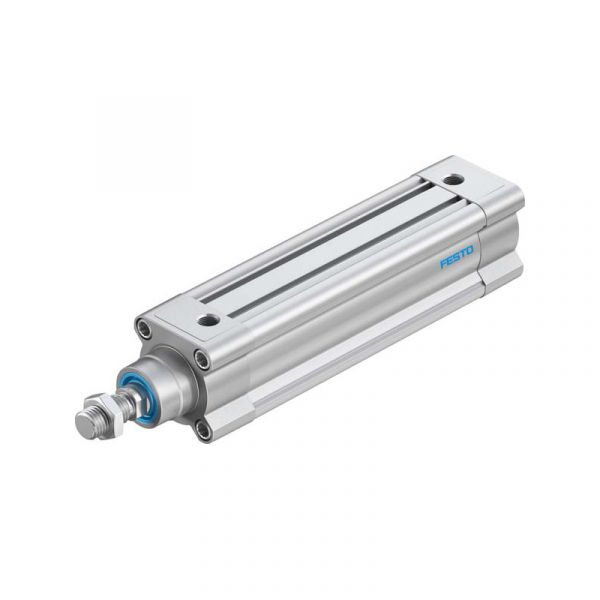

Festo Normzylinder DSBC-50-150-PPSA-N3 (2102632)

• Hub: 150 mm
• Kolben-Durchmesser: 50 mm
• Kolbenstangengewinde: M16x1,5
• Dämpfung: PPS: selbsteinstellende pneumatische Endlagendämpfung
• Einbaulage: beliebig
• Entspricht Norm: ISO 15552
• Kolbenstangenende: Außengewinde
• Konstruktiver Aufbau: Kolben ... Profilrohr
• Positionserkennung: für Näherungsschalter
• Varianten: einseitige Kolbenstange
• Betriebsdruck: 0.4 ... 12 bar
• Funktionsweise: doppeltwirkend
• Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
• Hinweis zum Betriebs- und Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
• Korrosionsbeständigkeitsklasse KBK: 2 - mäßige Korrosionsbeanspruchung
• Umgebungstemperatur: -20 ... 80 °C
• Aufprallenergie in den Endlagen: 1 J
• Dämpfungslänge: 22 mm
• Theoretische Kraft bei 6 bar, Rücklauf: 990 N
• Theoretische Kraft bei 6 bar, Vorlauf: 1178 N
• Bewegte Masse bei 0 mm Hub: 365 g
• Gewichtszuschlag pro 10 mm Hub: 56 g
• Grundgewicht bei 0 mm Hub: 1190 g
• Zuschlag bewegte Masse pro 10 mm Hub: 25 g
• Befestigungsart: mit Innengewinde ... wahlweise:
• Pneumatischer Anschluss: G1/4
• Werkstoffhinweis: RoHS konform
• Werkstoff Deckel: Alu-Druckguss, beschichtet
• Werkstoff Kolbendichtung: TPE-U(PU)
• Werkstoff Kolben: Aluminium-Knetlegierung
• Werkstoff Kolbenstange: hochlegierter Stahl
• Werkstoff Kolbenstangen-Dichtabstreifer: TPE-U(PU)
• Werkstoff Pufferdichtung: TPE-U(PU)
• Werkstoff Pufferkolben: POM
• Werkstoff Zylinderrohr: Aluminium-Knetlegierung, gleiteloxiert
• Werkstoff Mutter: Stahl verzinkt
• Werkstoff Lager: POM
• Werkstoff Bundschraube: Stahl verzinkt

Technischer Normzylinder DSBC-50-150-PPSA-N3

Der Normzylinder DSBC-50-150-PPSA-N3 von Festo, Art.Nr. 2102632, ist ein präzise konstruiertes pneumatisches Bauteil, das vielseitig einsetzbar ist und den Anforderungen der ISO 15552 Norm entspricht. Der Zylinder zeichnet sich durch einen Hub von 150 mm und einen Kolben-Durchmesser von 50 mm aus, wodurch er für eine Vielzahl von industriellen Anwendungen ideal geeignet ist. Die selbsteinstellende pneumatische Endlagendämpfung (PPS) ermöglicht es, den Zylinder in jeder beliebigen Einbaulage zu installieren, was die Flexibilität im Einsatz erhöht. Darüber hinaus unterstützt die Konzeption die Verwendung von Näherungsschaltern zur Positionserkennung. Eine einseitige Kolbenstange mit Außengewinde verbessert die Vielseitigkeit bei der Montage. Der Zylinder arbeitet mit einem Betriebsdruckbereich von 0,4 bis 12 bar und kann in Umgebungen mit Temperaturen zwischen -20 und 80 °C betrieben werden. Die doppeltwirkende Funktionsweise garantiert effiziente Kraftübertragung mit einer theoretischen Kraft bei 6 bar von 1178 N im Vorlauf und 990 N im Rücklauf. Für die Materialauswahl wurde hochwertiger Stahl für die Kolbenstange und eine Aluminium-Knetlegierung für den Kolben verwendet. Komponenten wie die Kolbendichtungen und Dichtabstreifer bestehen aus TPE-U(PU), während die Pufferdichtung aus POM gefertigt ist. Diese Materialien sind RoHS konform und bieten eine hohe Beständigkeit gegen moderate korrosive Einflüsse (Korrosionsbeständigkeitsklasse 2). Der Zylinder verfügt über einen pneumatischen Anschluss vom Typ G1/4 und eine Befestigungsart mit Innengewinde. Die Pufferdichtungslänge beträgt 22 mm und der Zylinder bringt ein Grundgewicht bei 0 mm Hub von 1190 g auf die Waage, mit einem Gewichtszuschlag von 56 g pro 10 mm Hub. Mit dem Normzylinder DSBC-50-150-PPSA-N3 entscheiden Sie sich für ein zuverlässiges und anpassungsfähiges System, das sowohl in ölgeführten als auch in trockenen Bedingungen optimal funktioniert. Dank der robusten Bauweise und der durchdachten Werkstoffauswahl sind Langlebigkeit und Funktionalität gewährleistet.
