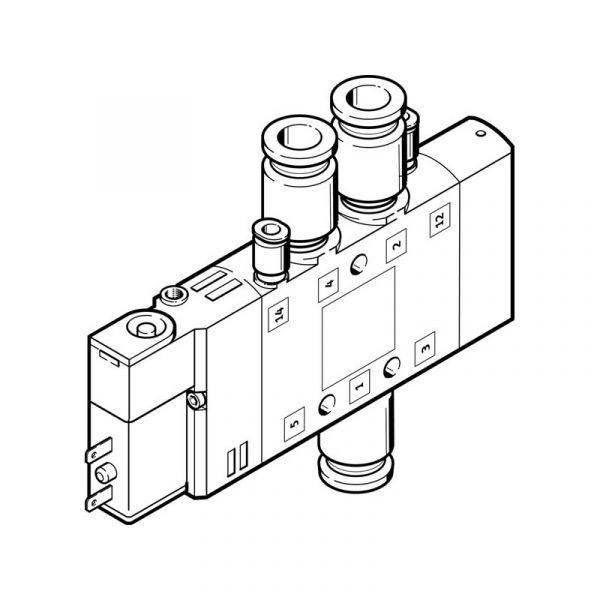

Festo Magnetventil CPE14-M1BH-5LS-QS-6 (196913)
- Artikel-Nr.: 196913
- EAN / GTIN: 4052568160005
- Gewicht: 0.14 kg
- Zolltarifnummer: 84812090
- Staffelung: 1
- Mindestabnahme: 1
- Maximalabnahme: 500
- Ventilfunktion: 5/2 monostabil
- Betätigungsart: elektrisch
- Baubreite: 14 mm
- Normalnenndurchfluss: 400 l/min
- Betriebsdruck: -0.9 ... 10 bar
- Konstruktiver Aufbau: Kolben-Schieber
- Rückstellart: pneumatische Feder
- Zulassung: c UL us - Recognized (OL)
- Maritime Klassifizierung: siehe Zertifikat
- Schutzart: IP65 ... nach IEC 60529
- Nennweite: 6 mm
- Abluftfunktion: drosselbar
- Dichtprinzip: weich
- Einbaulage: beliebig
- Handhilfsbetätigung: mit Zubehör rastend ... tastend
- Steuerart: vorgesteuert
- Steuerluftversorgung: extern
- Strömungsrichtung: reversibel
- Ventilplatz-Kennzeichnung: Schildträger
- Überdeckung: positive Überdeckung
- Steuerdruck: 3 ... 8 bar
- Schaltzeit aus: 32 ms
- Schaltzeit ein: 24 ms
- Einschaltdauer: 100 % mit Haltestromabsenkung
- Max. positiver Prüfimpuls bei 0 Signal: 1200 µs
- Max. negativer Prüfimpuls bei 1 Signal: 900 µs
- Spulenkennwerte: 24 V DC: 1,28 W
- Zulässige Spannungsschwankungen: -15 % / +10 %
- Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
- Hinweis zum Betriebs- und Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
- Schwingfestigkeit: Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
- Schockfestigkeit: Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
- Korrosionsbeständigkeitsklasse KBK: 2 - mäßige Korrosionsbeanspruchung
- Mediumstemperatur: -5 ... 50 °C
- Steuermedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
- Umgebungstemperatur: -5 ... 50 °C
- Elektrischer Anschluss: 2-polig
- Befestigungsart: mit Durchgangsbohrung
- Anschluss Steuerabluft 82: M3
- Anschluss Steuerabluft 84: M3
- Anschluss Steuerluft 12: M3
- Anschluss Steuerluft 14: M3
- Pneumatischer Anschluss 1: QS-6
- Pneumatischer Anschluss 2: QS-6
- Pneumatischer Anschluss 3: G1/8
- Pneumatischer Anschluss 4: QS-6
- Pneumatischer Anschluss 5: G1/8
- Werkstoffhinweis: RoHS konform
- Werkstoff Dichtungen: NBR
- Werkstoff Gehäuse: Aluminium-Druckguss
