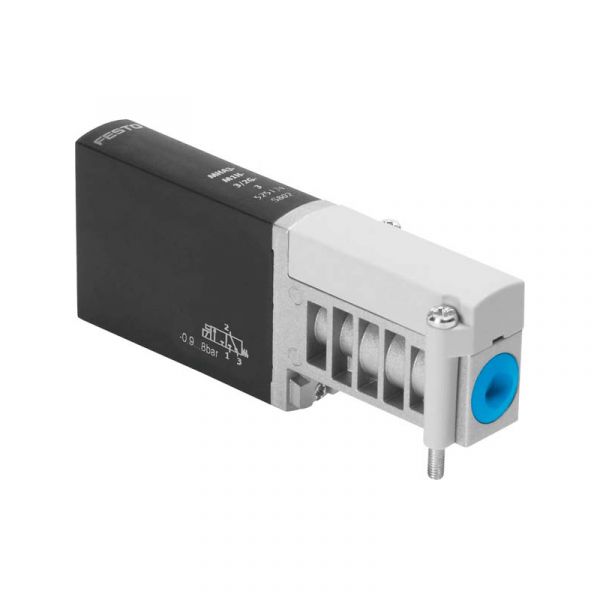

Festo Magnetventil MHA3-MS1H-3/2G-3 (525135)
- Artikel-Nr.: 525135
- EAN / GTIN: 4052568161262
- Gewicht: 0.14 kg
- Zolltarifnummer: 84812090
- Staffelung: 1
- Mindestabnahme: 1
- Maximalabnahme: 500
- Ventilfunktion: 3/2 geschlossen monostabil
- Betätigungsart: elektrisch
- Baubreite: 14 mm
- Normalnenndurchfluss: 200 l/min
- Betriebsdruck: -0.9 ... 8 bar
- Konstruktiver Aufbau: druckentlastetes Sitzventil
- Rückstellart: mechanische Feder
- Schutzart: IP65
- Zulassung: RCM Mark ... c UL us - Recognized (OL)
- KC-Zeichen: KC-EMV
- CE-Zeichen (siehe Konformitätserklärung): nach EU-EMV-Richtlinie
- Nennweite: 3 mm
- Rastermaß: 19 mm
- Abluftfunktion: drosselbar
- Dichtprinzip: weich
- Einbaulage: beliebig
- Handhilfsbetätigung: tastend
- Steuerart: direkt
- Strömungsrichtung: reversibel mit Einschränkungen
- Überdeckung: negative Überdeckung
- Verpolungsschutz: bipolar
- Zusätzliche Funktionen: Funkenlöschung ... Schutzbeschaltung
- Betriebsdruck reversibel: -0.9 ... 1 bar
- Max. Schaltfrequenz: 280 Hz
- Schaltzeit aus: 2.8 ms
- Schaltzeit ein: 2.3 ms
- Toleranz Schaltzeit aus: +10 %/-50 %
- Toleranz Schaltzeit ein: +10%/-30%
- Schaltzeitstreuung ab 1 Hz: 0.2 ms
- Einschaltdauer: 100 %
- Spulenkennwerte: 24 V DC: Niederstromphase 1,6 W, Hochstromphase 6,5 W
- Zulässige Spannungsschwankungen: +/- 10 %
- Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
- Hinweis zum Betriebs- und Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
- Schwingfestigkeit: Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
- Einschränkung Umgebungs- und Medientemperatur: in Abhängigkeit von der Schaltfrequenz
- Schockfestigkeit: Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
- Korrosionsbeständigkeitsklasse KBK: 2 - mäßige Korrosionsbeanspruchung
- Mediumstemperatur: -5 ... 40 °C
- Umgebungstemperatur: -5 ... 40 °C
- Produktgewicht: 120 g
- Elektrischer Anschluss: 2-polig ... Stecker
- Befestigungsart: auf PR-Leiste
- Pneumatischer Anschluss 1: Anschlussplatte
- Pneumatischer Anschluss 2: Anschlussplatte
- Pneumatischer Anschluss 3: Anschlussplatte
- Werkstoffhinweis: Kupfer- und PTFE-frei ... RoHS konform
- Werkstoff Dichtungen: HNBR ... NBR
- Werkstoff Gehäuse: beschichtet ... Zink-Druckguss
- Werkstoff Schrauben: Stahl ... verzinkt
