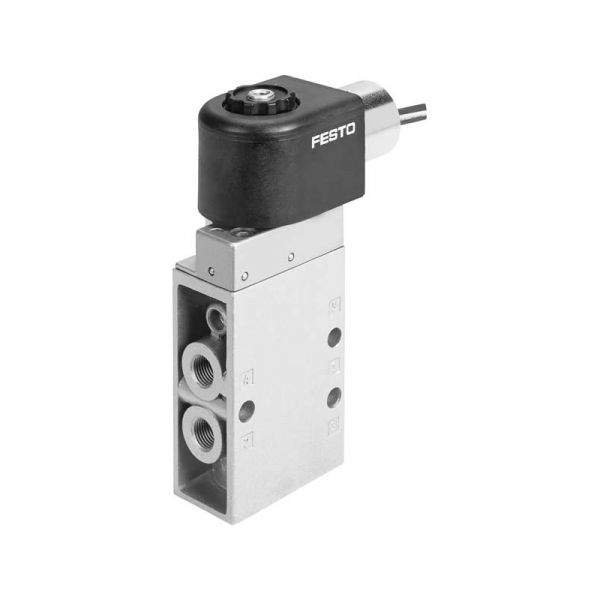

Festo Magnetventil MFH-5-1/8-S-EX (535909)
- Artikel-Nr.: 535909
- EAN / GTIN: 4052568169596
- Gewicht: 0.21 kg
- Zolltarifnummer: 84812090
- Staffelung: 1
- Mindestabnahme: 1
- Maximalabnahme: 500
- Ventilfunktion: 5/2 monostabil
- Betätigungsart: elektrisch
- Baubreite: 26 mm
- Normalnenndurchfluss: 500 l/min
- Betriebsdruck: 0 ... 10 bar
- Konstruktiver Aufbau: Teller-Sitz
- Rückstellart: mechanische Feder
- Zulassung: c UL us - Recognized (OL)
- CE-Zeichen (siehe Konformitätserklärung): nach EU-Ex-Schutz-Richtlinie (ATEX)
- ATEX-Kategorie Gas: II 2G
- ATEX-Kategorie Staub: II 2D
- Ex-Zündschutzart Gas: Ex h IIC T4 Gb
- Ex-Zündschutzart Staub: Ex h IIIC T130°C Db
- Ex-Umgebungstemperatur: -5°C <= Ta <= +40°C
- Schutzart: IP65
- Nennweite: 5 mm
- Rastermaß: 27 mm
- Abluftfunktion: drosselbar
- Dichtprinzip: weich
- Einbaulage: beliebig
- Handhilfsbetätigung: rastend
- Steuerart: vorgesteuert
- Steuerluftversorgung: extern
- Strömungsrichtung: nicht reversibel
- Überdeckung: negative Überdeckung
- Steuerdruck: 1.2 ... 8 bar
- Schaltzeit aus: 36 ms
- Schaltzeit ein: 8 ms
- Max. positiver Prüfimpuls bei 0 Signal: 2200 µs
- Max. negativer Prüfimpuls bei 1 Signal: 3700 µs
- Spulenkennwerte: Siehe Magnetspule, getrennt zu bestellen
- Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
- Hinweis zum Betriebs- und Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
- Korrosionsbeständigkeitsklasse KBK: 1 - niedrige Korrosionsbeanspruchung
- Lagertemperatur: -20 ... 60 °C
- Mediumstemperatur: -5 ... 40 °C
- Steuermedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
- Umgebungstemperatur: -5 ... 40 °C
- Produktgewicht: 270 g
- Befestigungsart: mit Durchgangsbohrung ... auf Anschlussleiste
- Anschluss Atmungsöffnung: M5
- Anschluss Steuerabluft 84: M5
- Anschluss Steuerluft 14: M5
- Pneumatischer Anschluss 1: G1/8
- Pneumatischer Anschluss 2: G1/8
- Pneumatischer Anschluss 3: G1/8
- Pneumatischer Anschluss 4: G1/8
- Pneumatischer Anschluss 5: G1/8
- Werkstoffhinweis: RoHS konform
- Werkstoff Dichtungen: NBR ... TPE-U(PU)
- Werkstoff Gehäuse: Aluminium-Druckguss
