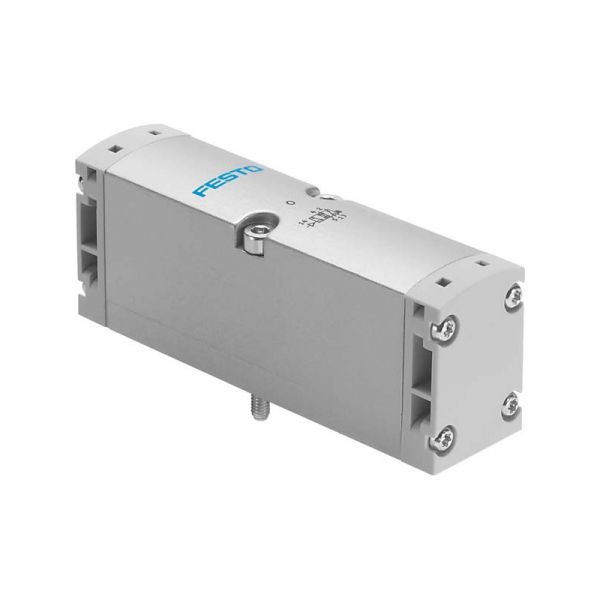

Festo Pneumatikventil VSPA-B-M52-M-A1 (546717)
- Artikel-Nr.: 546717
- EAN / GTIN: 4052568092320
- Gewicht: 0.22 kg
- Zolltarifnummer: 84812090
- Staffelung: 1
- Mindestabnahme: 1
- Maximalabnahme: 500
- Ventilfunktion: 5/2 monostabil
- Betätigungsart: pneumatisch
- Baubreite: 26 mm
- Normalnenndurchfluss: 1100 l/min
- Betriebsdruck: -0.9 ... 16 bar
- Konstruktiver Aufbau: Kolben-Schieber
- Rückstellart: mechanische Feder
- Nennweite: 9 mm
- Abluftfunktion: drosselbar
- Dichtprinzip: weich
- Einbaulage: beliebig
- Entspricht Norm: ISO 15407-1 ... VDMA 24563
- Steuerart: direkt
- Strömungsrichtung: reversibel
- Überdeckung: positive Überdeckung
- Steuerdruck: 3 ... 10 bar
- Durchfluss Ventil: 1400 l/min
- Durchfluss Ventil auf Einzelanschlussplatte: 1100 l/min
- Durchfluss Ventil pneumatisch verkettet: 1100 l/min
- Schaltzeit aus: 35 ms
- Schaltzeit ein: 10 ms
- Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
- Hinweis zum Betriebs- und Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
- Korrosionsbeständigkeitsklasse KBK: 0 - keine Korrosionsbeanspruchung
- Mediumstemperatur: -10 ... 60 °C
- Relative Luftfeuchtigkeit: 0 - 90 %
- Steuermedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
- Umgebungstemperatur: -10 ... 60 °C
- Max. Anziehdrehmoment Ventilbefestigung: 1.8 ... 2.2 Nm
- Produktgewicht: 180 g
- Anschluss Steuerluft 12: Anschlussplatte Größe 26 mm nach ISO 15407-1
- Anschluss Steuerluft 14: Anschlussplatte Größe 26 mm nach ISO 15407-1
- Pneumatischer Anschluss 1: Anschlussplatte Größe 26 mm nach ISO 15407-1
- Pneumatischer Anschluss 2: Anschlussplatte Größe 26 mm nach ISO 15407-1
- Pneumatischer Anschluss 3: Anschlussplatte Größe 26 mm nach ISO 15407-1
- Pneumatischer Anschluss 4: Anschlussplatte Größe 26 mm nach ISO 15407-1
- Pneumatischer Anschluss 5: Anschlussplatte Größe 26 mm nach ISO 15407-1
- Werkstoffhinweis: RoHS konform
- Werkstoff Dichtungen: NBR
- Werkstoff Gehäuse: Aluminium-Druckguss
- Werkstoff Schrauben: Stahl ... verzinkt
