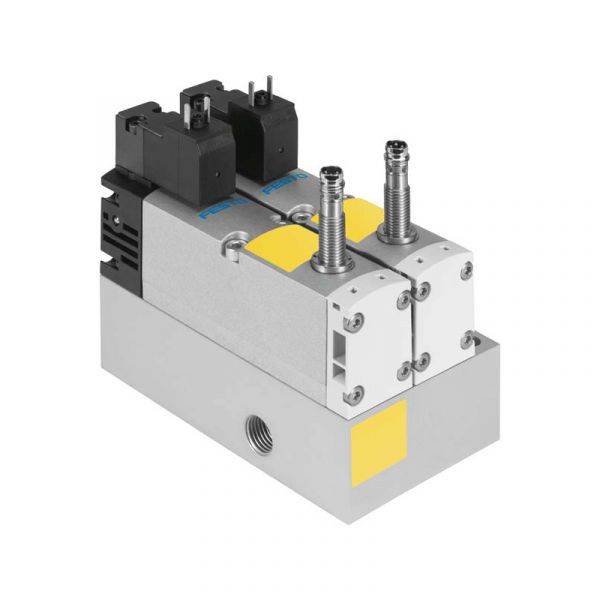

Festo Steuerblock VOFA-L26-T32C-M-G14-1C1-APP (574011)
- Artikel-Nr.: 574011
- EAN / GTIN: 4052568221430
- Gewicht: 1.28 kg
- Zolltarifnummer: 84812090
- Staffelung: 1
- Mindestabnahme: 1
- Maximalabnahme: 500
- Ventilfunktion: 3/2 geschlossen monostabil
- Betätigungsart: elektrisch
- Baubreite: 65 mm
- Normalnenndurchfluss: 1050 l/min
- Betriebsdruck: 3 ... 10 bar
- Konstruktiver Aufbau: Kolben-Schieber
- Rückstellart: mechanische Feder
- Schutzart: IP65 ... NEMA 4
- Zulassung: c UL us - Recognized (OL)
- KC-Zeichen: KC-EMV
- CE-Zeichen (siehe Konformitätserklärung): nach EU-EMV-Richtlinie ... nach EU-Maschinen-Richtlinie
- Zertifikat ausstellende Stelle: UL MH19482
- Abluftfunktion: drosselbar
- Dichtprinzip: weich
- Einbaulage: beliebig
- Entspricht Norm: EN 60947-5-2
- Handhilfsbetätigung: keine
- Steuerart: vorgesteuert
- Steuerluftversorgung: intern
- Strömungsrichtung: nicht reversibel
- Messprinzip: induktiv
- Überdeckung: positive Überdeckung
- Verpolungsschutz Sensor: für alle elektrischen Anschlüsse
- Sicherheitsfunktion: Entlüften ... Manipulations-/Anlaufschutz
- Performance Level (PL): Manipulationssicherheit, Schutz gegen unerwarteten Anlauf bis Kategorie 4, Performance Level e ... Entlüften / bis Kategorie 4, PLe
- Hinweis zur Zwangsdynamisierung: Schaltfrequenz mindestens 1x pro Woche
- Signalzustandsanzeige: mit Zubehör
- Schaltstellungsabfrage: Ruhestellung mit Sensor
- Schaltzustandsanzeige Sensor: LED
- Steuerdruck: 3 ... 10 bar
- Vakuumtauglichkeit: nein
- Normaldurchfluss Entlüftung 6->0 bar: 2650 l/min
- Entlüftungsdurchfluss für ein Ventil im Fehlerfall: 1050 l/min
- Schaltzeit aus: 54 ms
- Schaltzeit ein: 24 ms
- Ventil - Sensorschaltzeit ein: 58 ms
- Ventil - Sensorschaltzeit aus: 11 ms
- Einschaltdauer: 100 %
- Max. positiver Prüfimpuls bei 0 Signal: 1000 µs
- Max. negativer Prüfimpuls bei 1 Signal: 800 µs
- Schaltausgang: PNP
- Spulenkennwerte: 24 V DC: 1,8 W
- Zulässige Spannungsschwankungen: -15 % / +10 %
- Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
- Hinweis zum Betriebs- und Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
- Schwingfestigkeit: Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
- Schockfestigkeit: Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
- Korrosionsbeständigkeitsklasse KBK: 0 - keine Korrosionsbeanspruchung
- Max. magnetisches Störfeld: 60 mT
- Mediumstemperatur: -5 ... 50 °C
- Schalldruckpegel: 85 dB(A)
- Schutz gegen direktes und indirektes Berühren: Schutzklasse nach EN60950/IEC 950 ... Funktionskleinspannung mit sicherer Trennung (PELV)
- Steuermedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
- Umgebungstemperatur: -5 ... 50 °C
- Nenneinsatzhöhe über Normalnull: 1000 m nach VDE 0580
- Produktgewicht: 1134 g
- Betriebsspannungsbereich DC Sensor: 10 ... 30 V
- Kurzschlussfestigkeit Sensor: taktend
- Leerlaufstrom Sensor: <= 10 mA mA
- Max. Ausgangsstrom Sensor: 200 mA
- Max. Schaltfrequenz Sensor: 5000 Hz
- Restwelligkeit Sensor: ± 10 %
- Spannungsfall Sensor: <= 2 V V
- Elektrischer Anschluss: Anschlussbild Form C nach EN 175301-803 ... nach EN 175301-803
- Sensoranschluss: M8x1 ... Stecker
- Befestigungsart: mit Durchgangsbohrung
- Pneumatischer Anschluss 1: G1/4
- Pneumatischer Anschluss 2: G1/4
- Pneumatischer Anschluss 3: G1/4
- Werkstoffhinweis: RoHS konform
- Werkstoff Dichtungen: FPM ... NBR
- Werkstoff Gehäuse: PA ... Aluminium-Druckguss
- Werkstoff Schrauben: Stahl ... verzinkt
- Schaltelementfunktion: Öffner
