Festo Magnetventil VSVA-B-M52-AZ-D2-1T1L (8034986)

• Ventilfunktion: 5/2 monostabil
• Betätigungsart: elektrisch
• Baubreite: 52 mm
• Normalnenndurchfluss: 2900 l/min
• Betriebsdruck: -0.9 ... 10 bar
• Konstruktiver Aufbau: Kolben-Schieber
• Rückstellart: pneumatische Feder
• Zulassung: C-Tick ... c UL us - Recognized (OL)
• CE-Zeichen (siehe Konformitätserklärung): nach EU-EMV-Richtlinie
• Schutzart: IP65 ... NEMA 4
• Rastermaß: 59 mm
• Abluftfunktion: drosselbar ... über Einzelanschlussplatte
• Dichtprinzip: weich
• Einbaulage: beliebig
• Entspricht Norm: ISO 5599-2
• Handhilfsbetätigung: verdeckt
• Steuerart: vorgesteuert
• Steuerluftversorgung: extern
• Strömungsrichtung: beliebig
• Signalzustandsanzeige: LED
• Steuerdruck: 3 ... 10 bar
• Durchfluss Ventil: 4000 l/min
• Durchfluss Ventil auf Einzelanschlussplatte: 3400 l/min
• Durchfluss Ventil pneumatisch verkettet: 2900 l/min
• Schaltzeit aus: 45 ms
• Schaltzeit ein: 40 ms
• Einschaltdauer: 100 %
• Max. positiver Prüfimpuls bei 0 Signal: 1000 µs
• Max. negativer Prüfimpuls bei 1 Signal: 3500 µs
• Nennanzugsstrom je Magnetspule: 165 mA bis 30 ms
• Nennstrom bei Stromabsenkung: 35 mA nach 30 ms
• Spulenkennwerte: 24 V DC: 4,6 W
• Stoßspannungsfestigkeit: 2.5 kV
• Verschmutzungsgrad: 3
• Zulässige Spannungsschwankungen: +/- 10 %
• Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
• Hinweis zum Betriebs- und Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
• Schwingfestigkeit: Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
• Schockfestigkeit: Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
• Korrosionsbeständigkeitsklasse KBK: 0 - keine Korrosionsbeanspruchung
• Mediumstemperatur: -5 ... 50 °C
• Relative Luftfeuchtigkeit: 0 - 90 %
• Umgebungstemperatur: -5 ... 50 °C
• Produktgewicht: 702 g
• Elektrischer Anschluss: Plug-in ... nach ISO 5599-2
• Befestigungsart: auf Anschlussplatte
• Anschluss Steuerhilfsluft 12/14: Anschlussplatte Größe 2 nach ISO 5599-2
• Anschluss Steuerabluft 82/84: wahlweise: ... nicht gefasst nach Norm
• Pneumatischer Anschluss 1: Anschlussplatte Größe 2 nach ISO 5599-2
• Pneumatischer Anschluss 2: Anschlussplatte Größe 2 nach ISO 5599-2
• Pneumatischer Anschluss 3: Anschlussplatte Größe 2 nach ISO 5599-2
• Pneumatischer Anschluss 4: Anschlussplatte Größe 2 nach ISO 5599-2
• Pneumatischer Anschluss 5: Anschlussplatte Größe 2 nach ISO 5599-2
• Werkstoffhinweis: RoHS konform
• Werkstoff Dichtungen: FPM ... NBR
• Werkstoff Gehäuse: PA ... Aluminium-Druckguss
• Werkstoff Schrauben: Stahl, verzinkt

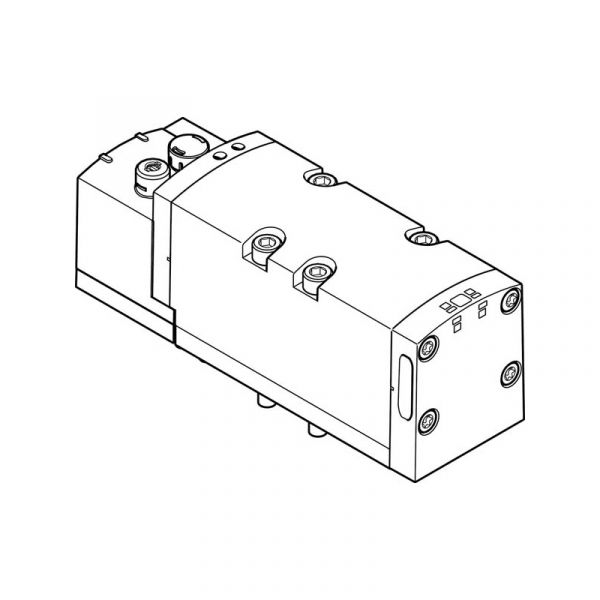

Magnetventil VSVA-B-M52-AZ-D2-1T1L Art.Nr. 8034986

Das Magnetventil VSVA-B-M52-AZ-D2-1T1L, Art.Nr. 8034986, aus dem Hause Festo ist mit einer 5/2 monostabilen Ventilfunktion ausgestattet und wird elektrisch betätigt. Dieses Ventil ist optimal auf industrielle Anwendungen zugeschnitten und bietet mit seiner Baubreite von 52 mm und dem Maximaldurchfluss von 2900 l/min eine leistungsstarke Durchflussmenge. Der Betriebsdruckbereich erstreckt sich von -0,9 bis 10 bar, wobei das Konstruktionsprinzip des Kolben-Schieber-Systems eine hohe Effizienz und Stabilität gewährleistet. Dieses Ventil erfüllt die ISO 5599-2 Norm und ist CE-konform gemäß der EU-EMV-Richtlinie. Es bietet eine Schutzart von IP65 sowie NEMA 4, was es für anspruchsvolle Umgebungen geeignet macht. Die pneumatische Rückstellfeder und die drosselbare Abluftfunktion über Einzelanschlussplatten erhöhen die Flexibilität und Anpassungsfähigkeit des Ventils im Betrieb. Die Einbaulage ist beliebig, was den Installationsaufwand reduziert. Das weich abdichtende Dichtprinzip gewährleistet eine zuverlässige Funktion, während die verdeckte Handhilfsbetätigung eine Diskretion in der Bedienung bietet. Zudem verfügt das Ventil über eine externe Steuerluftversorgung und kann in beliebiger Strömungsrichtung verwendet werden. Der Steuerdruckbereich liegt bei 3 bis 10 bar, was eine präzise Steuerung garantiert. Ein weiterer technischer Aspekt des Ventils ist die LED-Signalzustandsanzeige, die klar und deutlich den Betriebszustand des Ventils kommuniziert. Die Schaltzeiten liegen bei 40 ms (ein) und 45 ms (aus), mit einer maximalen Einschaltdauer von 100 %. Die Spulenkennwerte betragen 24 V DC bei 4,6 W, während die Stoßspannungsfestigkeit bei 2,5 kV liegt, was auf eine robuste elektrische Leistungsfähigkeit schließen lässt. Das Produkt ist RoHS-konform und zeichnet sich durch korrosionsbeständige Materialien aus, insbesondere FPM und NBR für die Dichtungen sowie PA und Aluminium-Druckguss für das Gehäuse. Mit einer Schockfestigkeit gemäß FN 942017-5 und einer Schwingfestigkeit nach FN 942017-4 ist das Ventil optimal für den Einsatz in rauen industriellen Umgebungen geeignet. Die zulässigen Umgebungstemperaturen reichen von -5 bis 50 °C bei einer relativen Luftfeuchtigkeit von 0 bis 90 %. Dieses ausgereifte Magnetventil ist eine ideale Komponente für komplexe pneumatische Systeme, die eine präzise und verlässliche Steuerung erfordern. Mit seiner hohen technischen Spezifikation und robusten Bauweise stellt es eine wertvolle Ergänzung für jede industrielle Anlage dar.
