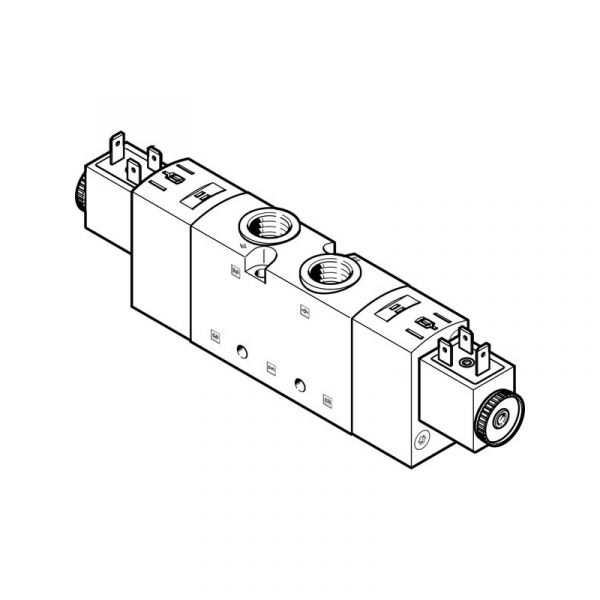

Festo Magnetventil VUVS-LT30-B52-D-G38-F8-1B2 (8036697)

• Ventilfunktion: 5/2 bistabil
• Betätigungsart: elektrisch
• Ventilgröße: 31 mm
• Normalnenndurchfluss: 1800 l/min
• Betriebsdruck: 1.5 ... 10 bar
• Konstruktiver Aufbau: Teller-Sitz
• Zulassung: c UL us - Recognized (OL)
• Schutzart: IP65 ... nach IEC 60529
• Nennweite: 8.7 mm
• Abluftfunktion: drosselbar
• Dichtprinzip: weich
• Einbaulage: beliebig
• Handhilfsbetätigung: rastend ... tastend
• Steuerart: vorgesteuert
• Steuerluftversorgung: intern
• Strömungsrichtung: nicht reversibel
• Überdeckung: negative Überdeckung
• b-Wert: 0.3
• C-Wert: 9.9 l/sbar
• Schaltzeit um: 13 ms
• Einschaltdauer: 100 %
• Max. positiver Prüfimpuls bei 0 Signal: 2000 µs
• Max. negativer Prüfimpuls bei 1 Signal: 3600 µs
• Spulenkennwerte: 24 V DC: 3,3 W
• Zulässige Spannungsschwankungen: +/- 10 %
• Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
• Hinweis zum Betriebs- und Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
• Schwingfestigkeit: Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
• Schockfestigkeit: Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
• Korrosionsbeständigkeitsklasse KBK: 2 - mäßige Korrosionsbeanspruchung
• Mediumstemperatur: -10 ... 60 °C
• Steuermedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
• Umgebungstemperatur: -10 ... 60 °C
• Produktgewicht: 542 g
• Elektrischer Anschluss: Anschlussbild Form B nach EN 175301-803
• Befestigungsart: mit Durchgangsbohrung ... auf Anschlussleiste
• Anschluss Atmungsöffnung: nicht gefasst
• Anschluss Steuerabluft 82: M5
• Anschluss Steuerabluft 84: M5
• Pneumatischer Anschluss 1: G3/8
• Pneumatischer Anschluss 2: G3/8
• Pneumatischer Anschluss 3: G3/8
• Pneumatischer Anschluss 4: G3/8
• Pneumatischer Anschluss 5: G3/8
• Werkstoffhinweis: RoHS konform
• Werkstoff Dichtungen: HNBR ... TPE-U(PU)
• Werkstoff Gehäuse: Alu-Druckguss, lackiert
• Werkstoff Kolbenschieber: POM
• Werkstoff Schrauben: Stahl, verzinkt

Magnetventil VUVS-LT30-B52-D-G38-F8-1B2

Das Magnetventil VUVS-LT30-B52-D-G38-F8-1B2, Art.Nr. 8036697, von Festo bietet exzellente Leistung für industrielle Anwendungen. Mit einer Ventilgröße von 31 mm und einer normalen Nenndurchflussrate von 1800 l/min ist es optimal für Systeme mit einem Betriebsdruck von 1,5 bis 10 bar geeignet. Die Ventilfunktion ist 5/2 bistabil und es wird elektrisch betätigt, was eine präzise Steuerung ermöglicht. Das Ventil verfügt über eine konstruktiv stabile Teller-Sitz-Bauweise und einen IP65 Schutzgrad nach IEC 60529, ideal für raue Umgebungen. Es ist c UL us - Recognized (OL) zugelassen, was seine hohe Sicherheitsstandards betont. Die Nennweite beträgt 8,7 mm, und das Dichtprinzip ist weich, was für eine zuverlässige Abdichtung sorgt. Die Abluftfunktion ist drosselbar und die Strömungsrichtung nicht reversibel, was die Effizienz bei der Luftsteuerung erhöht. Es besitzt eine negative Überdeckung und bietet Handhilfsbetätigung mit rastenden und tastenden Optionen. Interessanterweise ist die Einbaulage beliebig, was flexible Installationsmöglichkeiten bietet. Das Ventil ist vorgesteuert mit interner Steuerluftversorgung und bietet schnelle Schaltzeiten um 13 ms. Das Produkt kann dauerhaft bei einer Einschaltdauer von 100 % betrieben werden, wobei Spannungsschwankungen von +/- 10 % toleriert werden. Die Spulenkennwerte betragen 24 V DC bei 3,3 W. Seine Betriebsmedium-Anforderungen entsprechen Druckluft nach ISO 8573-1:2010 [7:4:4], wobei geölter Betrieb möglich und im weiteren Betrieb erforderlich ist. Das Magnetventil hält Schwingfestigkeiten gemäß EN 60068-2-6 sowie Schockfestigkeiten nach EN 60068-2-27 stand. Damit erfüllt es den Korrosionsbeständigkeitsklasse KBK 2 Standard für mäßige Korrosionsbeanspruchung. Das temperaturtolerante Design ermöglicht einen Betrieb bei Umgebungstemperaturen von -10 bis 60 °C. Befestigungsmöglichkeiten sind mittels Durchgangsbohrung oder auf einer Anschlussleiste gegeben. Zu den technischen Anschlüssen gehören G3/8 für Pneumatik und M5 für die Steuerabluft. Das Gehäuse besteht aus lackiertem Alu-Druckguss, während die Dichtungen aus HNBR und TPE-U(PU) sowie Kolbenschieber aus POM gefertigt sind. Dieses leistungsstarke Magnetventil von Festo ist eine zuverlässige Komponente für diverse Industrieanwendungen, die hohe Präzision und Zuverlässigkeit erfordern.
