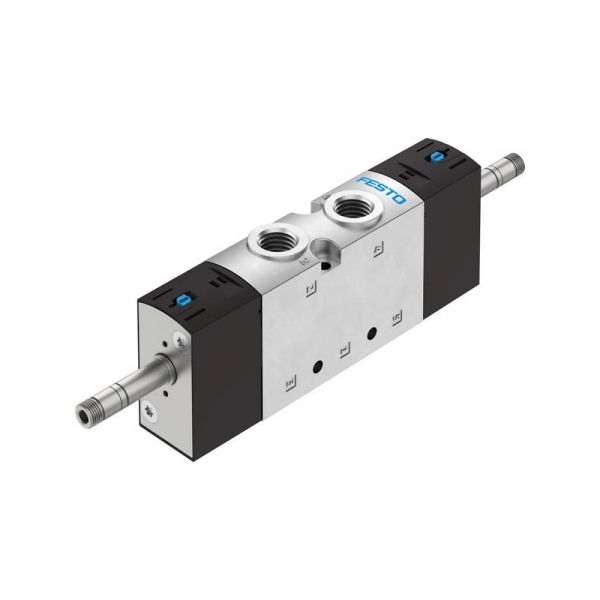

Festo Magnetventil VUVS-LT30-T32C-MD-G38-F8 (8036700)

• Ventilfunktion: 2x3/2 geschlossen monostabil
• Betätigungsart: elektrisch
• Ventilgröße: 31 mm
• Normalnenndurchfluss: 1600 l/min
• Betriebsdruck: 2.5 ... 10 bar
• Konstruktiver Aufbau: Teller-Sitz
• Rückstellart: mechanische Feder
• Zulassung: c UL us - Recognized (OL)
• Nennweite: 7.9 mm
• Abluftfunktion: drosselbar
• Dichtprinzip: weich
• Einbaulage: beliebig
• Handhilfsbetätigung: rastend ... tastend
• Steuerart: vorgesteuert
• Steuerluftversorgung: intern
• Strömungsrichtung: nicht reversibel
• Überdeckung: negative Überdeckung
• b-Wert: 0.4
• C-Wert: 6 l/sbar
• Schaltzeit aus: 33 ms
• Schaltzeit ein: 13 ms
• Max. positiver Prüfimpuls bei 0 Signal: 2000 µs
• Max. negativer Prüfimpuls bei 1 Signal: 3600 µs
• Spulenkennwerte: Siehe Magnetspule, getrennt zu bestellen
• Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
• Hinweis zum Betriebs- und Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
• Schwingfestigkeit: Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
• Schockfestigkeit: Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
• Korrosionsbeständigkeitsklasse KBK: 2 - mäßige Korrosionsbeanspruchung
• Mediumstemperatur: -10 ... 60 °C
• Steuermedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
• Umgebungstemperatur: -10 ... 60 °C
• Produktgewicht: 442 g
• Befestigungsart: mit Durchgangsbohrung ... auf Anschlussleiste
• Anschluss Atmungsöffnung: nicht gefasst
• Anschluss Steuerabluft 82: M5
• Anschluss Steuerabluft 84: M5
• Pneumatischer Anschluss 1: G3/8
• Pneumatischer Anschluss 2: G3/8
• Pneumatischer Anschluss 3: G3/8
• Pneumatischer Anschluss 4: G3/8
• Pneumatischer Anschluss 5: G3/8
• Werkstoffhinweis: RoHS konform
• Werkstoff Dichtungen: HNBR ... TPE-U(PU)
• Werkstoff Gehäuse: Alu-Druckguss, lackiert
• Werkstoff Kolbenschieber: Aluminium-Knetlegierung
• Werkstoff Schrauben: Stahl, verzinkt

Magnetventil VUVS-LT30-T32C-MD-G38-F8, Art.Nr. 8036700

Das Magnetventil VUVS-LT30-T32C-MD-G38-F8 von Festo, mit der Artikelnummer 8036700, ist ein hochspezialisiertes Bauteil für anspruchsvolle industrielle Anwendungen. Es handelt sich um ein Ventil mit der Funktion 2x3/2 geschlossen monostabil und einer elektrischen Betätigungsart. Die kompakte Bauweise mit einer Ventilgröße von 31 mm ermöglicht den Einsatz in vielfältigen technischen Umgebungen. Mit einem Normalnenndurchfluss von 1600 l/min und betriebenem Druck zwischen 2,5 und 10 bar, bietet dieses Ventil beeindruckende Leistungskapazitäten. Der kartenbasierte Aufbau eines Teller-Sitzes kombiniert mit einer mechanischen Feder zur Rückstellung, gewährt Stabilität und Langlebigkeit. Die Zulassungen umfassen c UL us - Recognized (OL), was zusätzliche Sicherheit im industriellen Umfeld bietet. Beachtenswert ist das Ventil durch seine negative Überdeckung der Strömungsrichtung beim Betrieb. Die elektrischen Schaltzeiten liegen bei 33 ms für das Ausschalten und 13 ms für das Einschalten, was schnelle Reaktionszeiten gewährleistet. Die konstruktive Flexibilität zeigt sich zudem durch die individuell einstellbare Einbaulage. Das Ventil bietet drosselbare Abluftfunktionen und bedient sich eines weichen Dichtprinzips. Zudem überzeugt es durch Korrosionsbeständigkeitsklasse 2, die moderate Korrosionsbeanspruchung erlaubt. Die Betriebsmediumstemperatur sowie Steuermedium und Umgebungstemperatur sind im Bereich von -10 bis 60 °C anpassbar. Die Befestigung erfolgt durch Durchgangsbohrung oder auf einer Anschlussleiste; wichtig für die flexible Anpassung in bestehenden Systemen. Alle pneumatischen Anschlüsse sind mit G3/8 versehen, während die Steuerabluftanschlüsse 82 und 84 mit M5 ausgestattet sind, was den Einsatz in variablen Druckluftnetzen erleichtert. Bei der Materialauswahl wurde auf RoHS-Konformität geachtet; für die Dichtungen kommen HNBR und TPE-U(PU) zum Einsatz, während das Gehäuse aus Alu-Druckguss, lackiert, besteht. Die Herstellung aus Aluminium-Knetlegierung und verzinktem Stahl für Schrauben tragen zur Gesamtrobustheit bei. Das Produktgewicht beträgt 442 g, was seine Anwendung auch bei Platz- und Gewichtsrestriktionen ermöglicht.
