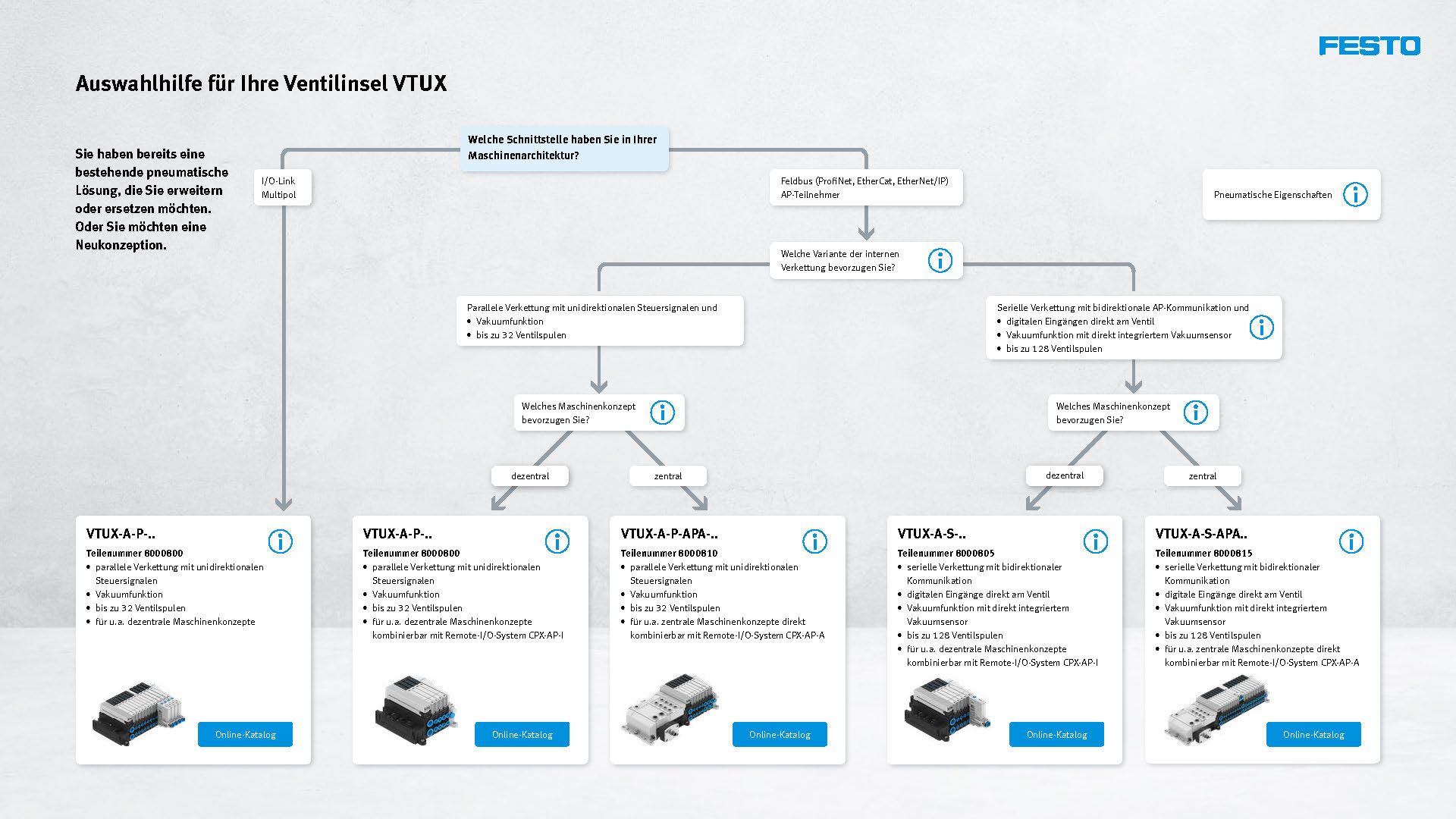

Unabhängig davon, welche Schnittstelle Sie in Ihrer Maschinenarchitektur einsetzen, ob Sie unidirektionale Steuersignale oder bidirektionale Kommunikation bevorzugen, ob Sie ein zentrales oder dezentrales Maschinenkonzept haben - in diesem Leitfaden finden Sie detaillierte Informationen, die Ihnen helfen, die für Sie am besten geeignete VTUX Ventilinsel von Festo zu finden.
Welche Variante der internen Verkettung bevorzugen Sie?
Serielle und parallele Kommunikation
Die interne serielle Verkettung (Performance-Variante) ermöglicht erweiterte Kommunikationsmöglichkeiten und bietet eine schnelle bidirektionale AP-Kommunikation und erhöhte Effizienz. Die interne serielle Verkettung ermöglicht außerdem erweiterte Diagnosefunktionen und eine einfache Integration von digitalen Eingängen direkt am Ventil. Sie unterstützt den Anschluss von bis zu 128 Ventilspulen, deutlich mehr als die parallele Verkettung (Basic-Variante), die auf 32 Ventilspulen beschränkt ist und unidirektionale Steuersignale bietet. Durch die interne serielle Kommunikation verfügen Sie über eine hervorragende Infrastruktur auch für zukünftige Technologiefunktionen.
Benötigen Sie Zusatzfunktionen?

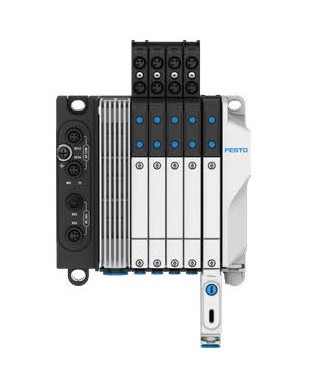

Digitale Eingänge direkt am Ventil
Sie möchten eine perfekte Zuordnung Ihrer Zylinderschalter zum Ventil? Dann sind die digitalen Eingänge direkt am Ventil genau richtig. Durch die kompakten Eingangsmodule mit M8-Anschluss oder Klemmleiste am Ventil haben Sie die Möglichkeit Ihre Sensoren direkt am Ventil zu platzieren. Diese Eingänge sind prädestiniert für den Anschluss von Zylinderschaltern.
Vakuumfunktion
VTUX bietet die perfekte Plattform für Ventile und voll integrierte Vakuumlösungen für eine individuelle und modulare Anordnung. Die hoch performante Plattform ermöglicht bidirektionale Kommunikation von der SPS bis zum Vakuumgenerator. Durch die interne serielle Verkettung liefert der integrierte Sensor ein kontinuierliches Vakuum-Feedback, was eine proaktive Wartung ermöglicht und Ausfallzeiten minimiert. Außerdem haben Sie bei der internen seriellen und parallelen Verkettung die Möglichkeit gezielt über Energiesparfunktionen Ihren Luftverbrauch zu reduzieren und das Vakuum abzuschalten. Durch die Integration wird außerdem der Bedarf an zusätzlichen Komponenten reduziert und spart so Platz und Kosten. Dies gewährleistet schnelle Reaktionszeiten und eine zuverlässige Leistung – entscheidend für Aufgaben, die eine präzise Vakuumregelung erfordern.

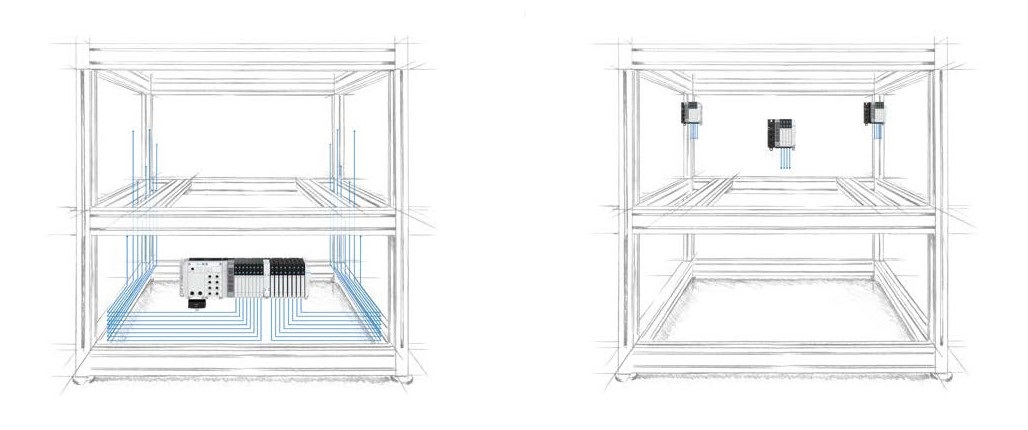

Bevorzugen Sie ein zentrales oder dezentrales Maschinenkonzept?
Die Ventilinsel VTUX bietet sowohl zentrale als auch dezentrale Installationsmöglichkeiten, die jeweils unterschiedliche Vorteile aufweisen.
Vorteile eines zentralen Anschlusskonzepts
- Übersichtlich
- Gut zugänglich und wartbar
- An definierter Stelle erweiterbar
- Weniger Montage- und Erdungsaufwand
Vorteile eines dezentralen Anschlusskonzepts
- Kurze Schläuche für reduzierenden Luftverbrauch und hohe Dynamik
- Nur zwei elektrische Leitungen zur Überbrückung der Distanzen
- zwischen AP-Teilnehmern bis zu 50 m
- zwischen IO-Link Teilnehmern bis zu 20 m
- Kürzere Taktzeiten

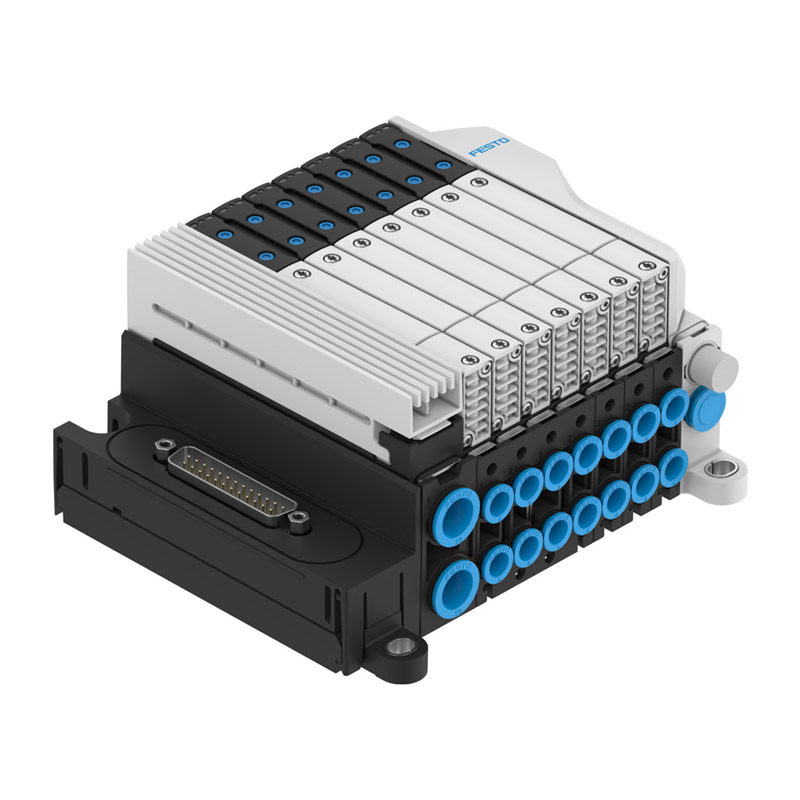

Ventilinsel VTUX-A-P-.. von Festo
Teilenummer 8000800: Parallel und dezentral
Die interne parallele Verkettung bietet unidirektionale Steuersignale und unterstützt den Anschluss von bis zu 32 Ventilspulen. Dies ermöglicht Ihnen eine kosteneffiziente Plattform mit integrierten Vakuumfunktionen. Außerdem bietet die Ventilinsel VTUX u.a. dezentrale Installationsmöglichkeiten mit den folgenden Vorteilen:
- Kurze Schläuche für reduzierenden Luftverbrauch und hohe Dynamik
- Elektrische Leitungen zur Überbrückung folgender Distanzen:
- zwischen AP-Teilnehmern bis zu 50 m
- zwischen IO-Link Teilnehmern bis zu 20 m
- Kürzere Taktzeiten

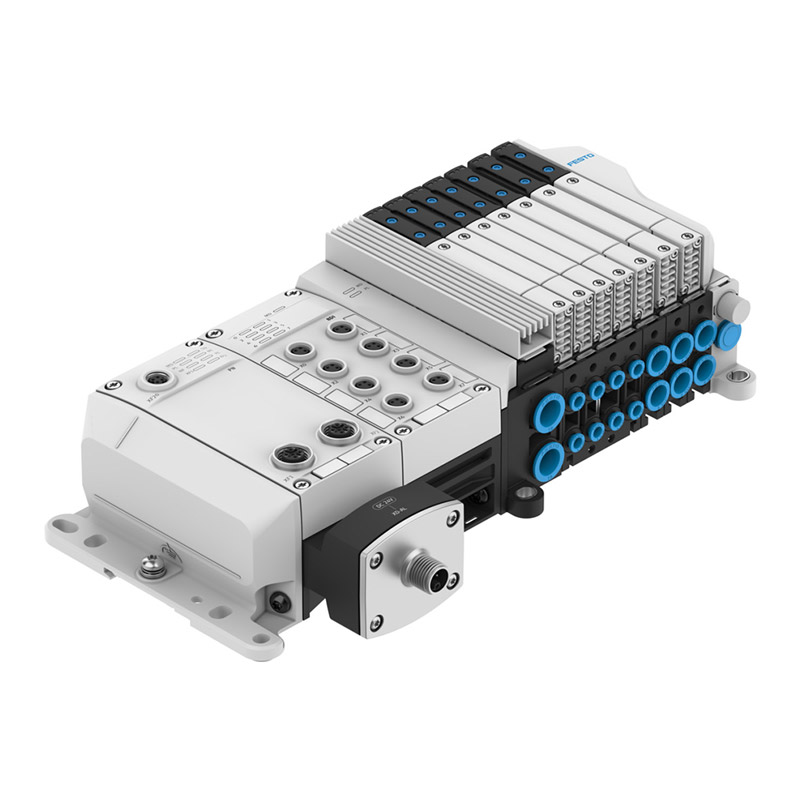

Ventilinsel VTUX-A-P-APA-.. von Festo
Teilenummer 8000810: Parallel und zentral
Die interne parallele Verkettung bietet unidirektionale Steuersignale und unterstützt den Anschluss von bis zu 32 Ventilspulen. Dies ermöglicht Ihnen eine kosteneffiziente Plattform mit integrierten Vakuumfunktionen ohne Sensorrückmeldung. Außerdem bietet die Ventilinsel VTUX zentrale Installationsmöglichkeiten mit den folgenden Vorteilen:
- Übersichtlich
- Gut zugänglich und wartbar
- An definierter Stelle erweiterbar
- Weniger Montage- und Erdungsaufwand

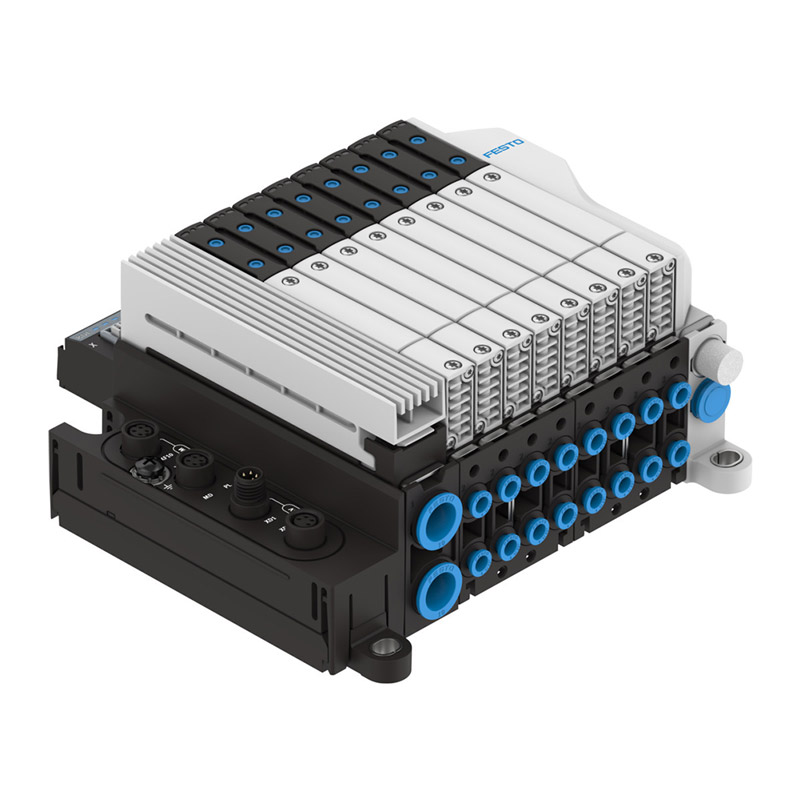

Ventilinsel VTUX-A-S-.. von Festo
Teilenummer 8000805: Seriell und dezentral
Die interne serielle Verkettung bietet eine bidirektionale Kommunikation und unterstützt den Anschluss von bis zu 128 Ventilspulen. Außerdem haben Sie die Möglichkeit die Ventilinsel VTUX mit weiteren Funktionen wie digitalen Eingängen direkt am Ventil oder integrierten Vakuumfunktionen inkl. Vakuumsensor zu konfigurieren. Außerdem bietet die Ventilinsel VTUX dezentrale Installationsmöglichkeiten mit den folgenden Vorteilen:
- Kurze Schläuche für reduzierenden Luftverbrauch und hohe Dynamik
- Nur zwei elektrische Leitungen zur Überbrückung der Distanzen
- zwischen AP-Teilnehmern bis zu 50 m
- Kürzere Taktzeiten

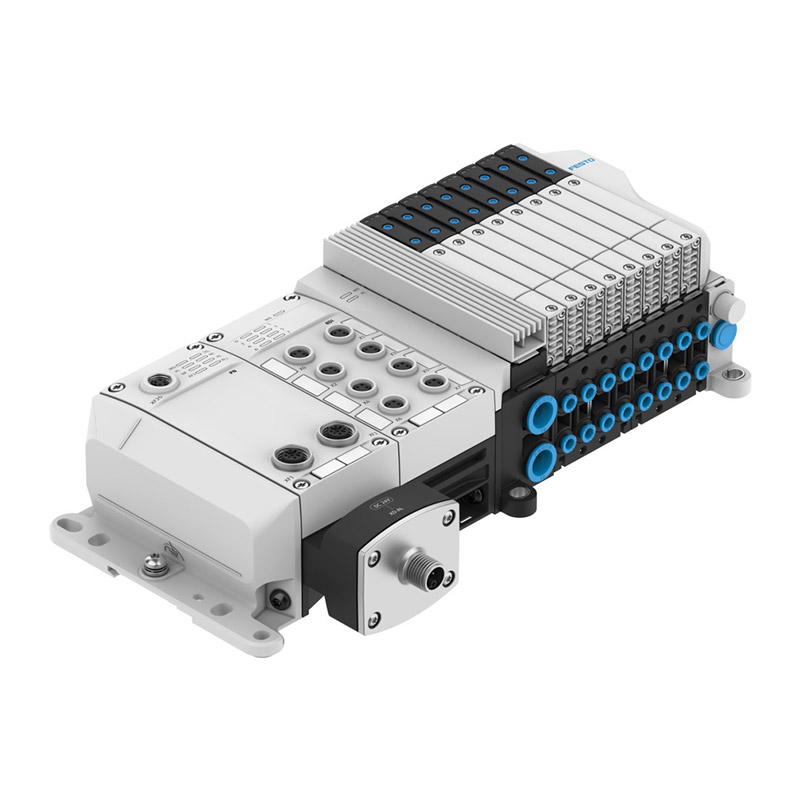

Ventilinsel VTUX-A-S-APA-.. von Festo
Teilenummer 8000815: Seriell und zentral
Die interne serielle Verkettung bietet eine bidirektionale Kommunikation und unterstützt den Anschluss von bis zu 128 Ventilspulen. Außerdem haben Sie die Möglichkeit die Ventilinsel VTUX mit weiteren Funktionen wie digitalen Eingängen direkt am Ventil oder integrierten Vakuumfunktionen inkl. Vakuumsensor zu konfigurieren. Außerdem bietet die Ventilinsel VTUX zentrale Installationsmöglichkeiten mit den folgenden Vorteilen:
- Übersichtlich
- Gut zugänglich und wartbar
- An definierter Stelle erweiterbar
- Weniger Montage- und Erdungsaufwand
